智能回轉體動平衡實驗臺,直線DC調動速度實驗裝置

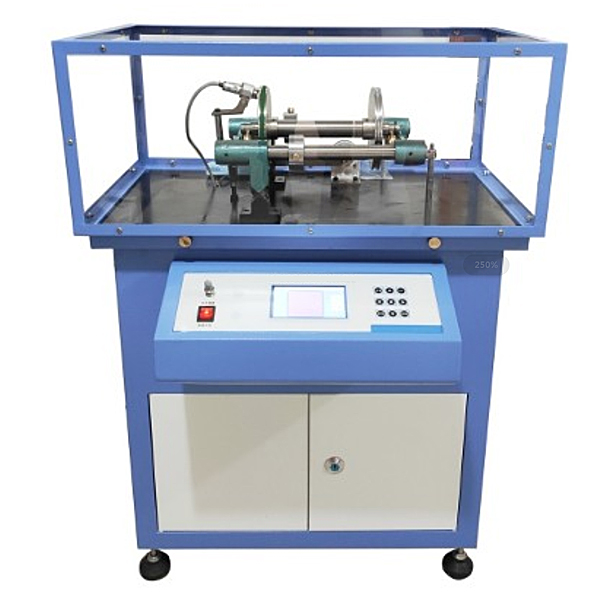

該實驗臺是應用傳感器、微機等先進測量試驗手段和方法裝備的智能型可視化動平衡實驗臺，設定有技術先進、體積小、實操便利、效果直觀等優點。
經過實驗可以使學生對回轉構件中不平衡慣性力的改變規律及其引起的強迫振動產生感性認識，掌控把握動平衡的原理和試驗方法，是機械原理實驗室的重要設備之一。

實驗項目內容：
1．理解并掌控把握剛性轉子的動平衡原理及試驗方法；
2．熟悉用傳感器及其測量試驗儀表器具測量動態功能數值的基礎原理和方法；
3．理解處置整理數值的方法。

主要技術特別點：
1．該實驗臺擺動框體構造由X形彈簧片支承形成振動系統，配重塊為磁性體，整個實驗臺體積小，實操簡便，直觀性強，配以先進的測量試驗和計算機數值數值數值輔助實驗手段，適用來教學實驗。
2．被測轉子的轉動速度可無級調動，轉子轉動速度和不平衡重量（kg）的相位由光電傳感器測出；轉子不平衡重量（kg）引起的框體構造振動產生的振幅（瞬間角位移），由光柵編碼器獲取。兩組信號
由單片機測控系統經過RS232串行口送入微機解算后，即可得出轉子不平衡重量（kg）的大小和方位。
3．專用系統不但能得出不平衡重量（kg）的大小和方位，還可演示整個檢驗測量試驗處置整理過程。
4．實驗臺外觀為作業臺板+箱儲物儲物儲物柜落地式構造，裝備有可調地腳螺栓和活動輪，便利實驗室調動布置。
5．實驗臺測量試驗功能指標：固有頻率ω=3~5Hz，精確度2μ，相位角誤差≤10度，感知度5gmm。




智能回轉體動平衡實驗臺,直線DC調動速度實驗裝置

一、基礎簡介

該裝置應用通用的小容量（KV）（KV）（KV）晶閘管直線DC調動速度電子線路，主電子線路為一相橋式半控構造，系統應用電壓（V）（V）（V）負反饋和電流（A）（A）（A）正反饋控制，并設定有電流（A）（A）（A）截止負反饋環節和串聯微分校正互聯網。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的“實驗設備行業標準”，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。

該裝置留有拓展連連連接口、漏電保護及專門的故障設定箱，可自備機組含有概括單閉環有靜差直線DC調動速度控制系統，可按照教學、考核的要求隨機設定故障點。

二、技術功能

1、寫入電源：一相(220V+_10％50Hz)

2、交流ACACAC電源：一相AC220V50Hz

3、整流輸出電壓（V）（V）（V）：DC180V

4、最大輸出電流（A）（A）（A）：DC2A

5、勵磁電壓（V）（V）（V）：DC180V

6、調動速度界限：D=10

7、靜差率S小于或等于10%

8、作業環境溫度（℃）（℃）（℃）界限-10℃至+40℃相對濕度小于85%（25℃）海拔小于4000米

9、裝置容量（KV）（KV）（KV）小于1.5KVA

三、裝置的基礎配備裝備裝備

1．DMO1電源控制屏

（1）交流ACACAC電源：一相～220V電源(設定有輸出短路保護)。

（2）直線DC電源：220V/0．5A直線DC勵磁電源，為直線DC發電機提供勵磁電源。

（3）設定有隔離變壓器一只，為人身安全提供了保障，同時也為示波器查看波動線提供了便利。

（3）測量式儀表

1)交流ACACAC電壓（V）（V）（V）表一只：指示寫入相電壓（V）（V）（V），精確度1.0級

2)直線DC電壓（V）（V）（V）表一只：鏡面精密指針式直線DC電壓（V）（V）（V）表(±300V，精確度1.0級

3)直線DC電流（A）（A）（A）表一只：帶鏡面精密指針式直線DC電流（A）（A）（A）表(±2A，精確度1.0級)

（4）故障設定箱：可設定不低于10個故障點。

（5）人身安全保護體系：電壓（V）（V）（V）型漏電保護器，電流（A）（A）（A）型漏電保護裝置，實驗連接線及插頭座，控制屏兩側設定有一相三極220V的電源插頭座。
